本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发伺服电发动机组发动机组供电系统箱的效果： 1、合理有效的分发用电。 2、方便简洁对控制电路的关合使用。 3、有较高的健康安全护甲技能等级，能直观教学的提示电源电路的导通的状态。

项目名称：656KW柴油车生产汽车发电机马达组单机配电箱主要元件明细清单
电气安装箱主要构件明细表
项目编号	明称	型号规格型号型号规格	部门	比例	加工厂
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂空调机组掌握器	HGM6110	只	1	众智
3	发电站机钻速有效传感器	C2002	只	1	孚创
4	直流主机电源主机电源引擎	DC24V	只	1	众智
5	小形中间商继电气产品	HH54P    DC24V	只	2	正泰
6	小形期间继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

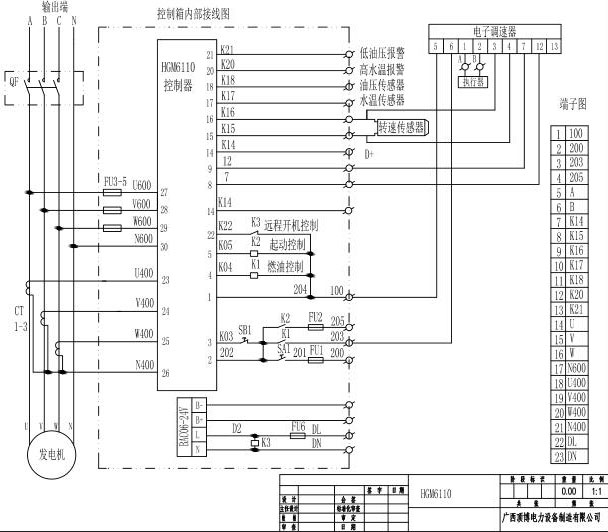

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.1s81.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
